הקדמת מוצר

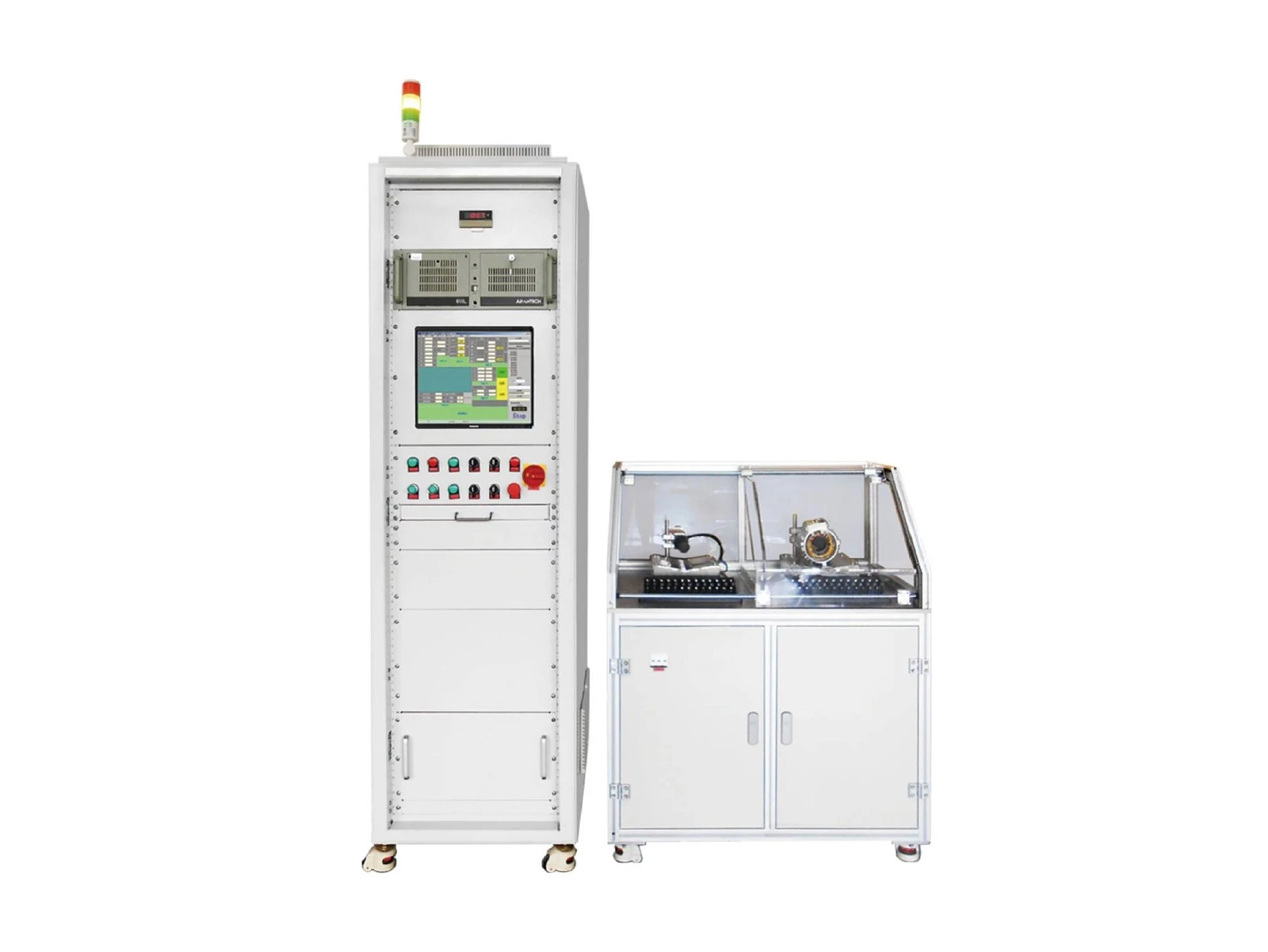

מערכת בדיקת הסטאטור UHV-316D משמשת בעיקר לבדיקת סטטורים של מחוללים חד-תלת פאזיים, ויכולה למדוד סטטורים עם פיתולים של 3 חוטים, 6 חוטים, 9 חוטים ו-12 חוטים. מערכת בדיקה זו מאמצת שיטת חיווט דו-ערוצים, המתאימה לבדיקת סטטורים 3-ו-6-חוטים של מנועי אנרגיה חדשים מתחת לגודל מסגרת H355.
פריטי בדיקה כולל בדיקת התנגדות DC, בדיקת התנגדות בידוד, בדיקת בידוד בין סיבובים, בדיקת עמידה בתדר מתח, בדיקת איזון זרם מתפתל ובדיקת כיוון סיבוב.
פריטי בדיקה אופציונליים כולל בדיקת השראות, בדיקת איזון זרם, בדיקת כיוון סיבוב שדה מגנטי.
תכונות המוצר

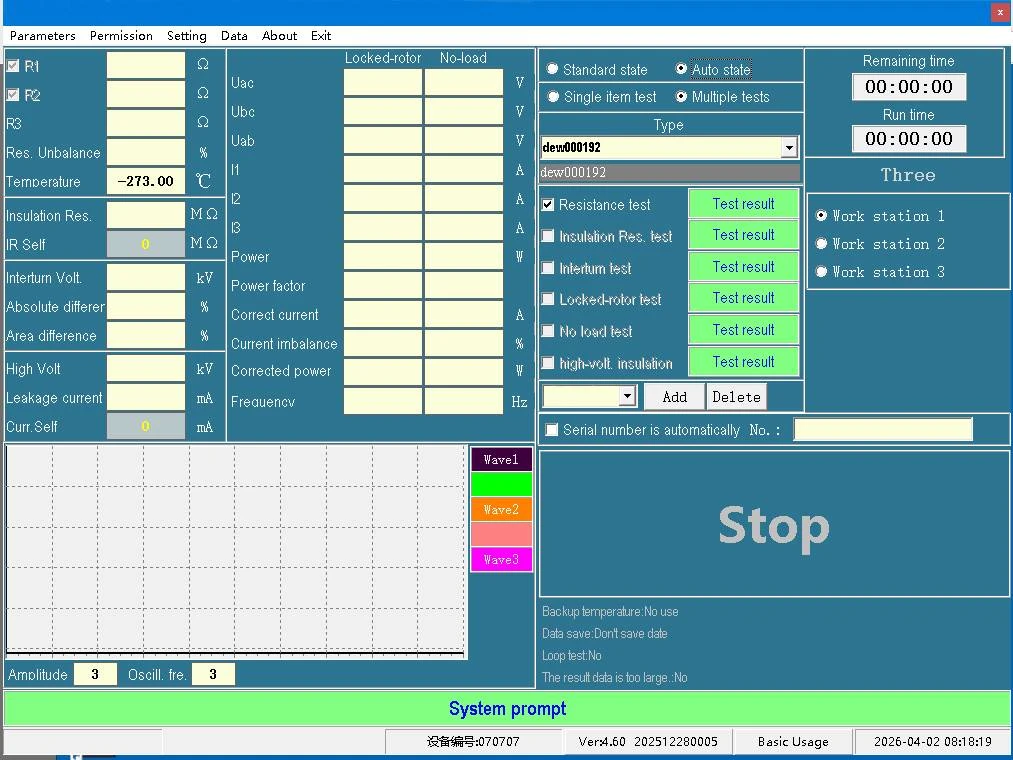

1. מציג את כל תוצאות הבדיקה בו זמנית לצפייה קלה בנתונים, עם פונקציות אחסון נתונים ותדפיס.
2. מצויד במתג בטיחות המופעל ברגל לפעולה בטוחה ואמינה.
3. בודק סטטור סטנדרטי בינוני וקטן עם מתקן בדיקה קדמי, העומד בדרישות הבדיקה עבור סטטורים חד פאזיים ותלת פאזיים.
4. מהירות מדידה מהירה, מתאימה לייצור בנפח גבוה כגון מכשירי חשמל ביתיים ומנועי משאבת מים.
פרמטרים טכניים
|
פריט בדיקה |
טווח מדידה |
דִיוּק |
תיאור ביצועים |
|
|
התנגדות DC |
(0.01-2000)Ω |
מחלקה 0.2 |
פיצוי טמפרטורה אוטומטי; זמן בדיקה מתכוונן |
|
|
התנגדות בידוד |
DC500V /(1-500) MΩ |
מחלקה 5.0 |
ניכוי אוטומטי של בידוד רקע; זמן מדידה מתכוונן |
|
|
מבחן סיבוב בין |
DC(400-3000)Vp |
מחלקה 2.0 |
זמן עלייה: 0.2 מיקרון; שיפוט אוטומטי של בידוד בין פניות עבור 1/400 סיבובים |
|
|
תדר כוח עמיד במתח |
לעמוד במתח |
AC (400-3000)Vac |
זמן בדיקה: 1 ~ 60 שניות מתכוונן |
|
|
זרם דליפה |
(1-100)mA |
ניכוי זרם זליגת רקע אוטומטי; עם הגנה מפני התמוטטות |
||
