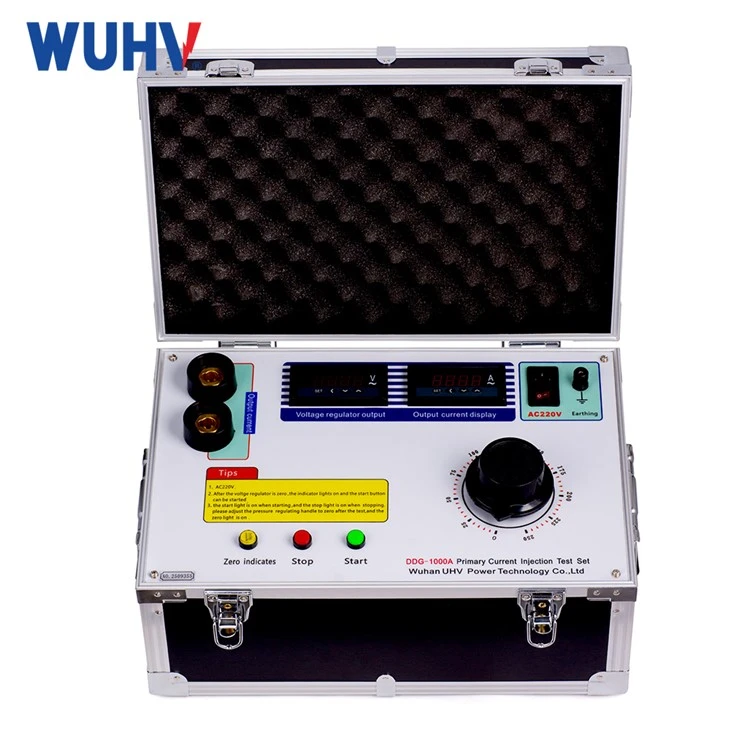

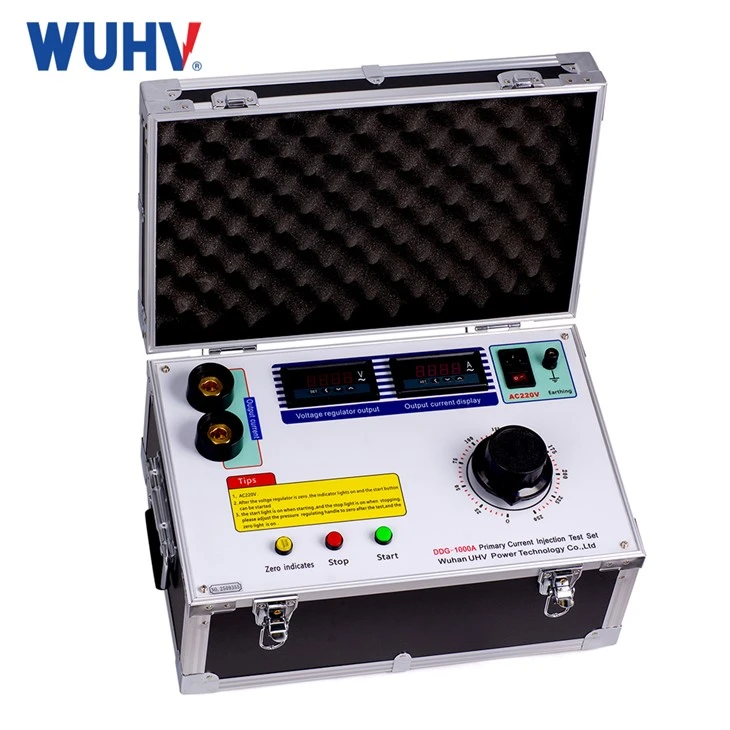

בודק הזרקת זרם ראשי

Tester Primary Current Injection הוא הציוד הדרוש במקומות של זרם חזק. הוא נמצא בשימוש נרחב בתחנות כוח, תחנות חלוקת כוח, יצרני חשמל, מכוני מחקר ומחלקות אחרות. לציוד יש את התווים של-מערכת קצרת טווח או לסירוגין, גודל קטן, משקל קל ותחזוקה קלה וכן הלאה.

1. למחולל הזרם הגבוה יש שני אמפרמטרים לניטור טווח הגדלים.

2. השנאי האוטומטי ניתן להתאמה חופשית.

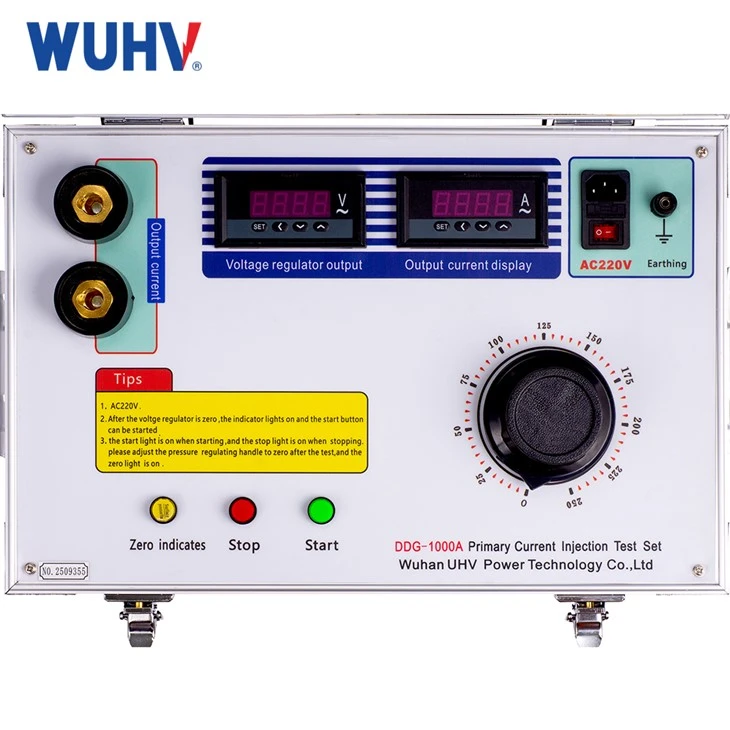

3. נורית חיווי מצב, בקרת כפתור, קלה לתפעול.

4. המבנה הניתן להפרדה הכולל קל להזזה.

1. חבר את מגבר הזרם למוצר שנבדק בהתאם לדרישות הבדיקה, וודא שיש אספקת חשמל. (עבור סוג מפוצל, חבר את ה"קלט" בפאנל עם הכוח, ה"פלט" עם ה"קלט" ב-DDK, ואת ה"מכשיר" עם ה"מכשיר" ב-DDK.

2. בחר את המיקום של מתג הזרם בהתאם לזרם הדרוש.

3. הפעל את החשמל, והנורית הירוקה צריכה להיות דולקת (אם לא, סובב את מתג המתח נגד כיוון השעון לאפס עד שהנורית הירוקה תידלק). לחץ על לחצן ההפעלה, האור הירוק אמור להיות כבוי והנורית האדומה דולקת. סובב את מתג המתח בכיוון השעון עד שהזרם יעלה לרמה הנדרשת.

4. סובב את מתג המתח נגד כיוון השעון לאפס, לחץ על לחצן העצירה, הנורית האדומה כבויה והנורית הירוקה דולקת. הבדיקה הסתיימה.

1. ודא את ממסר המגן: ודא שהממסר מגיב במדויק לתנאי תקלה.

2. בדיקת שנאי זרם (CT): הדמיית זרם גבוה כדי לאמת את ביצועי ה-CT.

3. הדמיית תנאי תקלה: צור זרם גבוה כדי לדמות תרחישי תקלות בעולם האמיתי.-

4.כיול: מספק שיטה אמינה לכיול ציוד מגן.

שפר את אמינות המערכת: ודא שמערכת ההגנה מופעלת כהלכה באירועי תקלה בפועל.

הכנה והתקנה

חבר את מזרק הזרם הראשי להתקן הנבדק (למשל, ממסר או שנאי זרם).

הגדר את רמת הזרם הרצויה, משך הבדיקה ומצב הבדיקה (למשל זרם AC/DC, הזרקת צעד או זרם רציף).

הזרקה נוכחית

המזרק יוצר זרם גבוה ומחדיר אותו למערכת הנבדקת.

ציוד הבדיקה (למשל, ממסרים) יגיב על ידי הפעלה או ביטול בהתבסס על ההגדרות שלו (כגון זמן נסיעה וסף נוכחי).

ניטור ואימות

עקוב אחר תגובת התקן המגן או שנאי הזרם הנבדק.

ודא שה-CT או הממסר פועלים כצפוי כאשר הם נתונים לזרם הבדיקה.

רישום ודיווח נתונים

תוצאות הבדיקה נרשמות לצורך ניתוח ודיווח.

הנתונים עוזרים לאמת אם התקן ההגנה פועל כהלכה בתנאי תקלה.

הדמיית מצבי תקלה על ידי הזרקת זרמים גבוהים מבוקרים למעגלים ראשוניים כגון ממסרים או שנאי זרם. הזרם המוזרק משכפל את עומס יתר, קצר חשמלי או מצבי תקלה אחרים בהם נתקלים במערכות בפועל. על פי דרישות הבדיקה, המכשיר יכול ליצור זרמי AC ו-DC כאחד.

1. בדיקת ממסר מיגון: ודא האם הממסר מגיב כהלכה לתנאי תקלה ומתחלף בהתאם למפרט.
2. בדיקת שנאי זרם (CT): הדמיית זרם ראשוני גבוה כדי לבדוק את דיוק ה-CT ולהבטיח שהם מפחיתים בצורה נכונה את הזרם של ממסרי ההגנה.
3. כיול: ודא שממסרים ומערכות הגנה אחרות מכוילות כראוי כדי להגיב בצורה נכונה לזרמי תקלה.
4. תחזוקה ופתרון תקלות: משמש לאבחון ותחזוקה של מערכות מיגון להבטחת תפקודן התקין.
5. הדמיית תקלות: הדמיית תקלות בעולם האמיתי (כגון קצרים, עומסי יתר) כדי לאמת את הביצועים של מערכת ההגנה.

1. בטיחות הארקה ובידוד

ודא שהמפסק, ה-CT ומערכת ההגנה מנותקים- במלואם ומבודדים. הארקו את כל הציוד כראוי.

2. בחר באפשרות Corrrent Current Range

בחר בודק עם זרם פלט מתאים כדי להפעיל את הממסר או להרוות את ה-CT. הימנע מעומס יתר על הבוחן.

3. הימנעו מתפוקת זרם גבוהה ממושכת

זרם גבוה (מעל 1000A) מחמם כבלים ורכיבים פנימיים. עקוב אחר מגבלות מחזור העבודה (למשל, 1-2 דקות הפעלה, ואז מגניב).

4. השתמש בכבלי בדיקה נאותים

השתמש בכבלים קצרים ועבים (למשל, 50-70 מ"מ ל-1000A) עם חיבורים הדוקים כדי למנוע התחממות יתר ונפילת מתח.

5. מנע מגע מקרי

מסופי מוצא נושאים מתח נמוך-מסוכן אך זרם גבוה במיוחד. הרחיקו אנשים לא מורשים.

6. אבטח את כל החיבורים

חיבורים רופפים גורמים לקשתות, התחממות יתר וקריאות שווא. הדק את כל המהדקים והברגים בחוזקה.

7. צפו ב- Breaker Trip

המפסק ייפתח כאשר זרם הבדיקה חורג מהגדרת ההגנה. הודע לצוות הקרוב לפני הבדיקה.

8. רשום את טמפרטורת הסביבה

התנגדות המוליך משתנה עם הטמפרטורה (≈0.4%/מעלה עבור נחושת). תקן קריאות לטמפרטורת ייחוס סטנדרטית (20 מעלות או 75 מעלות).

9. פריקה לאחר בדיקה

קבלים או משרנים פנימיים עשויים לאגור אנרגיה שיורית. המתן ל"השלמה של הפריקה" לפני ניתוק הכבל.

10. כיול ותחזוקה רגילים

כיול מדי שנה כדי להבטיח דיוק של מד זרם, טיימר ותפוקה. בדוק כבלים, מסופים ומאוורר קירור באופן קבוע.
