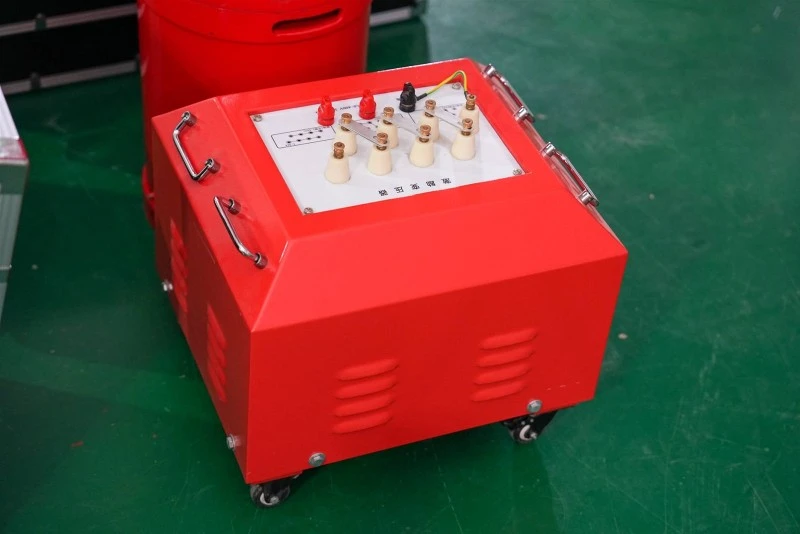

הסט השלם שלציוד לבדיקת תהודה מסדרת המרת תדריםמורכב מאספקת כוח לוויסות תדר ומתח, שנאי עירור, כור ומחלק מתח קיבולי; הסט השלם של ציוד בדיקת תהודה של סדרת המרת תדר מאמץ את השיטה של התאמת תדר אספקת החשמל כדי להשיג תהודה בין הכור לקבל הנבדק, ולהשיג מתח גבוה וזרם גבוה על האובייקט הנבדק. זוהי שיטה חדשה לבדיקת מתח גבוה ונמצאת בשימוש נרחב בבית ומחוצה לה.
בדיקת מתח עמידה AC של שנאי כוח גדולים שונים, כבלי חשמל, טורבינות קיטור, גנרטורים הידרו וציוד קיבולי אחר חייבת להתבצע באופן קבוע בהתאם לתקנות הבדיקה עבור הסט השלם של ציוד בדיקת תהודה מסדרת המרת תדרים. בתנאי תדר הספק, עקב הקיבול הגדול של אובייקט הבדיקה או דרישות גבוהות למתח הבדיקה, קיימות גם דרישות גבוהות ליכולת ההספק של ציוד בדיקת התהודה של סדרת התדרים המשתנה.
בעיות נפוצות ושיטות פתרון בעיות של הסט השלם של ציוד לבדיקת תהודה מסדרת המרת תדרים
1. המאוורר של הסט השלם שלמכשיר לבדיקת תהודה מסדרת המרת תדרלא יכול להתחיל:
תופעה: לאחר עצירת חירום, הגנת תקלות והגנה מפני ניתוק. כפתור 'איפוס תקלות' לא נלחץ.
סיבה: טמפרטורה פנימית גבוהה, הגנה תרמית של רכיבי חשמל;
שיטת אי הכללה: כבה את אספקת החשמל של ערכת בדיקת התהודה של סדרת התדרים המשתנים, תן לו לעמוד כ-30 דקות, הפעל שוב את החשמל, לחץ על כפתור ה"איפוס" בפאנל של ערכת בדיקת התהודה של סדרת התדרים המשתנים, ולאחר מכן התחל את ערכת בדיקת התהודה של סדרת התדרים המשתנים. אם עדיין לא ניתן להפעיל את המאוורר, אנא פנה ליצרן של ציוד בדיקת התהודה מסדרת המרת התדר, אשר אינו ניתן לפירוק!
2. לא ניתן להשלים התאמה אוטומטית. לא מצליח למצוא נקודת תהודה:
תופעה: עקומת הכוונון היא לחלוטין קו ישר, ולאחר השלמת הכוונון, הסט השלם שלציוד לבדיקת תהודה מסדרת המרת תדריםמנחה שאין נקודת תהודה;
סיבה: הארקה לקויה של המעגל וחיווט שגוי של מעגל הבדיקה. מכשיר המכשיר הוא במעגל פתוח.
שיטה זו היא לבדוק האם המכשיר אמין, לבדוק את ההפעלה/כיבוי של סלילי המתח הגבוה והנמוך של שנאי העירור, והאם יש נקודות מעגל פתוחות בחוט חיבור ההארקה. א. בדוק את ההמשכיות של כל כור; ב. בדוק את המשכיות קו האות של מחלק המתח, ג. בדוק את המשכיות זרועות הקבלים במתח גבוה ונמוך של מחלק המתח, ד. כאשר המכשיר מגביר את עצמו ואין נקודת תהודה, יש צורך גם לבדוק את המשכיות הקבל המפצה. אם כל החלקים תקינים ועדיין אין נקודת תהודה, אנא בדוק עם היצרן. זהו מכשיר בלתי נפרד!
