עקרון שלמכשיר בדיקת תהודה סדרתי? Wuhan UHV מתמחה בייצור שלתהודה של סדרה, עם מגוון רחב של מבחר מוצרים ובדיקות חשמל מקצועיות. למצואתהודה של סדרה, בחר Wuhan UHV.

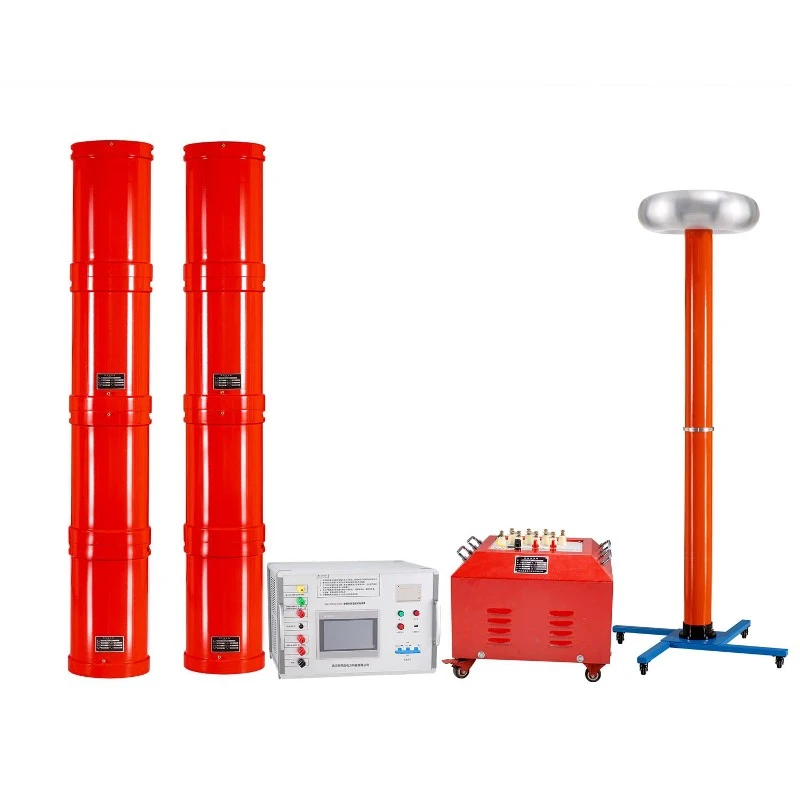

המכשיר בדיקת תהודה סדרתי, המכונה גםתהודה של סדרה, ניתן לחלק לאפנון תדר ואפנון אינדוקציה. התקן התהודה של סדרת התדרים המשתנה מורכב בדרך כלל מאספקת חשמל בתדר משתנה, שנאי עירור, כור ומחלק מתח קיבולי. הקבל והכור של מדגם הבדיקה יוצרים חיבור תהודה סדרתי, ומחלק המתח מחובר במקביל לדגימת הבדיקה כדי למדוד את מתח התהודה על מדגם הבדיקה ולספק אות הגנה מפני מתח יתר.
אנו יודעים שבתדר המעגל מתרחשת תהודה במעגל, והמתח בדגימת הבדיקה הוא Q כפול מתח המוצא של קצה המתח הגבוה של שנאי העירור. Q הוא גורם איכות המערכת, שהוא מכפלת תהודה המתח, בדרך כלל נע בין עשרות למאות או יותר. ראשית, התאם את תדר המוצא של ספק הכוח בתדר משתנה כדי לגרום לתהודה סדרתית במעגל, ולאחר מכן התאם את מתח המוצא של ספק הכוח בתדר משתנה בתנאי של תהודה של המעגל כדי להשיג את ערך הבדיקה של מתח המדגם. בשל התהודה של המעגל, מתח מוצא קטן יותר של ספק הכוח בתדר משתנה יכול ליצור מתח בדיקה גבוה יותר בדגימת הבדיקה CX.
תופעות תקלות נפוצות שלמכשיר בדיקת תהודה סדרתי
1. תופעה מהבהבת של מכשיר בדיקת תהודה סדרתי
כאשר פריקה הרסנית מתרחשת לאורך משטח הבידוד המוצק בגז או דיאלקטרי נוזלי, זה נקרא הבזק. תופעת הבזק מתייחסת לתופעה שבה מתח ההתמוטטות מתפרק לאורך פני השטח של מבודד מוצק כאשר הגז או הדיאלקטרי הנוזל המקיף את המבודד מתפרקים. המתח שבו מתרחש הבזק בזמן פריקה נקרא מתח ההבזק. לאחר הבזק של המבודד, המתח בין האלקטרודות יורד במהירות לאפס או קרוב לאפס. ניצוצות או קשתות בתעלת הבזק גורמים להתחממות יתר מקומית של משטח הבידוד, וכתוצאה מכך לפחממות ולפגיעה בבידוד פני השטח.
התופעה השכיחה היא הבזק לאורך הממשק בין גז לדיאלקטרי מוצק. הפריקה ההרסנית לאורך המשטח של מיתר המבודד ומשטח התותב נקראת פלאסאובר. המונח הבזק חל רק על תופעות פריקה בתנאים מיוחדים.
2. תופעת פריקה של מכשיר בדיקת תהודה סדרתי
תופעת הפריקה היא מושג כללי יחסית, המתייחס בדרך כלל למעבר של חומרי בידוד ממצב מבודד למצב מוליך בפעולת שדה חשמלי. תופעת קפיצה זו עלולה להתרחש ב"מצב דרך" בין האלקטרודות, כאשר חומר הבידוד מקוצר לחלוטין וניזוק. בשלב זה, המתח בין האלקטרודות יורד במהירות לערך נמוך מאוד או קרוב לאפס, מה שנקרא פריקה הרסנית; תופעת הקפיצה עלולה להתרחש גם באזורים מקומיים בין אלקטרודות, ולגרום לקצר מקומי של חומר הבידוד בעוד שבשאר האזור עדיין יש ביצועי בידוד טובים, והמתח בין האלקטרודות עדיין יכול לשמור על ערך מסוים, הנקרא פריקה חלקית.
ניתן להשתמש בפריקה הרסנית ובפריקה חלקית בכל הדיאלקטריים ובשילוביהם, אולם לפריקות המתרחשות בדיאלקטריות שונות ולשילוביהן יש שמות מיוחדים. הפריקה ההרסנית המתרחשת בין אלקטרודות בדיאלקטרי גז או נוזלי נקראת פריקת ניצוץ, כמו הפריקה ההרסנית המתרחשת במרווחי אוויר או במרווחי שמן, שאמורה להיות מדויקת יותר כמו פריקת ניצוץ.
כאשר פריקה הרסנית מתרחשת בדיאלקטרי מוצק, זה נקרא התמוטטות. כאשר מתרחשת התמוטטות, נשארים עקבות בדיאלקטרי המוצק, מה שגורם לדיאלקטרי המוצק לאבד לצמיתות את תכונות הבידוד שלו. כאשר קרטון הבידוד מתקלקל, יישאר חור על הקרטון.
