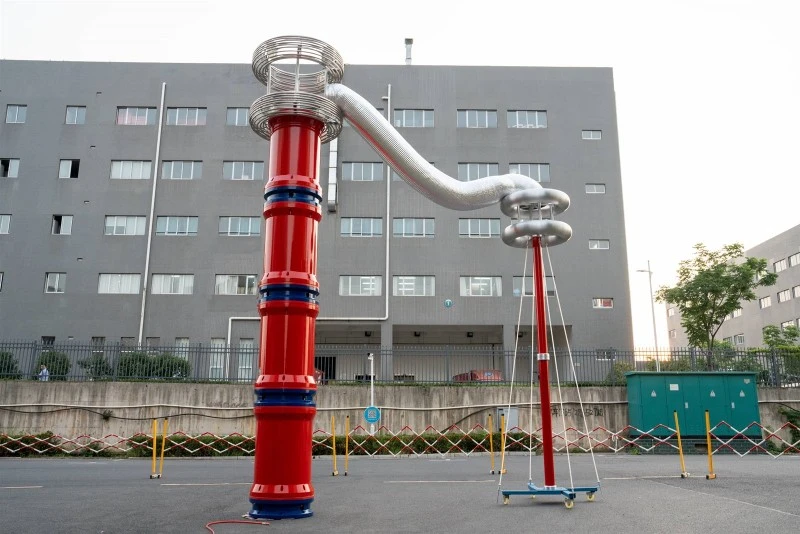

תהודה של סדרת אפנון תדר? Wuhan UHV מתמחה בייצור שלתהודה של סדרה, עם מגוון רחב של מבחר מוצרים ובדיקות חשמל מקצועיות. למצואתהודה של סדרה, בחר Wuhan UHV.
בתנאי תדר מתח, עקב הקיבול הגדול של אובייקט הבדיקה או דרישות גבוהות למתח הבדיקה, קיימות גם דרישות גבוהות ליכולת אספקת החשמל של מכשיר הבדיקה. נכון להיום, שיטה טובה יותר היא להשתמש באפנון תדרציוד תהודה סדרתילבדיקת עמידה במתח. תהודה זו מסדרת תדרים מיועדת לבדיקת מתח עמידה AC של דגימות קיבוליות במתח גבוה וזרם גבוה כגון כבלי חשמל. אמצעי הגנה מרובים אומצו כדי להפוך את הניסוי לנוח ואמין; אפקט הסינון המובנה של תהודה מבטיח שפלט צורת הגל על ידי המערכת עומד במלואו בדרישות פרוטוקול הבדיקה.
עיקרון של תהודה סדרת אפנון תדר
תוך שימוש בעקרון שלתהודה של סדרה, שנאי העירור משמש לעורר את מעגל התהודה הסדרתי, ותדר המוצא של בקר התדר המשתנה מותאם כדי לגרום לשראות המעגל L ולדגימת הבדיקה C להדהד בסדרה. מתח התהודה הוא המתח המופעל על מדגם הבדיקה.
אִפְנוּן תֵדֶרתהודה של סדרהמורכב משנאי בידוד, ספק כוח אפנון תדר וויסות מתח, שנאי עירור, כור ומחלק מתח קיבולי. הקבל והכור של מדגם הבדיקה יוצרים חיבור תהודה סדרתי; מחלק המתח מחובר במקביל לדגימת הבדיקה כדי למדוד את מתח התהודה על מדגם הבדיקה ולספק אות הגנה מפני מתח יתר; פלט הכוח של אפנון התדר מחובר למעגל התהודה הסדרתי באמצעות שנאי עירור, המספק כוח עירור עבור תהודה של המרת תדר.
עקרון טכני של מכשיר תהודה אפנון תדר
אנו יודעים שכאשר תדר המעגל f=1/2 π√ LC, מתרחשת תהודה במעגל, והמתח בדגימת הבדיקה הוא Q כפול מתח המוצא של קצה המתח הגבוה של שנאי העירור. Q הוא גורם איכות המערכת, שהוא מכפיל תהודה המתח, בדרך כלל נע בין עשרות למאות או יותר. ראשית, התאם את תדר המוצא של ספק הכוח בתדר משתנה כדי לגרום לתהודה סדרתית במעגל, ולאחר מכן התאם את מתח המוצא של ספק הכוח בתדר משתנה בתנאי של תהודה של המעגל כדי להשיג את ערך הבדיקה של מתח המדגם. בשל התהודה של המעגל, מתח מוצא קטן יותר של ספק הכוח בתדר משתנה יכול ליצור מתח בדיקה גבוה יותר בדגימת הבדיקה CX.
מאפיינים של מכשיר תהודה מסדרת FM
1. למכשיר יש פונקציות הגנה כגון מתח יתר, זרם יתר, אפס התנעה וניתוק מערכת (מהבהב). ניתן להגדיר את ערכי הגנת מתח יתר וזרם יתר בהתאם לצרכי המשתמש כדי להפעיל את פעולת ההגנה מהבהב כאשר דגימת הבדיקה מהבהבת, וניתן לרשום את ערך המתח המהבהב לניתוח ניסיוני
2. המכשיר כולו קל משקל וקל לשימוש באתר
3. למכשיר ארבעה מצבי עבודה, שנוחים למשתמשים לבחור בגמישות בהתאם למצב- באתר ולשפר את מהירות הבדיקה. מצבי העבודה הם: מצב אוטומטי מלא, מצב ידני, כוונון אוטומטי ומצב חיזוק ידני
4. מסוגל לאחסן ולהדפיס נתונים במקומות שונים, עם מספרי נתונים מספריים לזיהוי ואחזור קל על ידי המשתמשים
5. כאשר המכשיר סורק אוטומטית את התדר, ניתן להגדיר את נקודת ההתחלה של התדר באופן שרירותי בטווח שצוין, ולבחור את כיוון הסריקה כלפי מעלה או מטה. במקביל, מסך ה-LCD מציג את עקומת הסריקה, מה שהופך אותו נוח למשתמשים להבין באופן אינטואיטיבי אם הם מצאו את נקודת התהודה
6. אימוץ טכנולוגיית פלטפורמת DSP, נוח להוסיף או להסיר פונקציות ולשדרג בהתאם לצרכי המשתמש, מה שהופך את ממשק חילופי המכונות האנושי-ידידותי יותר למשתמש-
